ARP-EPV

Доступен для скачивания
краткий каталог продукции:

ARP-EPV
Цена:  24786 руб.
Электропневматический пропорциональный регулятор давления ARP-EPV предназначен для дистанционного оперативного управления избыточным давлением сжатого воздуха в рабочей полости, которое с высокой точностью изменяется пропорционально входному электрическому сигналу. Регулятор позволяет изменять выходное избыточное давление в диапазоне =0,005...0,5 МПа пропорционально управляющему электрическому сигналу =0...10 В на входе.
Электропневматические пропорциональные регуляторы давления позволяют решать широкий круг задач, не требующих высоких расходных характеристик, но, в то же время, предъявляющих повышенные требования к точности управления давлением и быстроте реакции. Данные приборы используются, например, при сборке микросхем, лазерной резке и в процессе регулирования усилия исполнительных устройств систем автоматического управления.
Особенности:
  • Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
  • Четырехразрядный ЖК-дисплей с высотой символов 10 мм для индикации выходного давления
  • Все порты оснащены фильтром грубой очистки
  • Низкое энергопотребление
  • В комплект входит кронштейн для крепления прибора
Принцип действия:

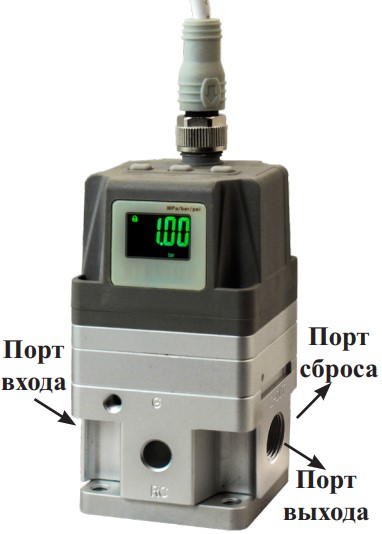

Силовая пневмомеханическая часть регулятора имеет три пронумерованных на корпусе отверстия (порта): 1 – подача сжатого воздуха, 2 – канал выхода воздуха в полость с регулируемым давлением, 3 – канал сброса избытка воздуха из регулируемой полости в атмосферу.
Цифровое табло индикации служит для отображения текущего давления, кода ошибки при неправильной работе регулятора, а также для контроля ввода параметров при его настройке. Для получения информации о текущем значении выходного давления используется находящийся в составе регулятора датчик давления. Значение выходного давления так же можно контролировать с помощью аналогового сигнала обратной связи в диапазоне =1...5 В. Для этого достаточно подключить аналоговый выход регулятора к вольтметру, модулю аналоговых входов программируемого логического контроллера или ко входу управляющего компьютера, имеющего АЦП.


Технические характеристики:
ПараметрЗначение
Рабочая среда
Сжатый очищенный воздух
Мин. давление подаваемого воздуха
Выходное давление + 0,1 МПа
Макс. давление подаваемого воздуха
1,0 МПа
Диапазон выходного давления
0,005...0,5 МПа
Присоединение
G1/4"
Питание
- Напряжение
- Ток

=24 В
=0,12 мА
Управляющий сигнал
=0...10 В
Сигнал обратной связи
=1...5 В
Температура окружающей среды
0...+50°С
Высота символов
10 мм
Класс пылевлагозащиты
IP65
Габаритные размеры
105×50×50 мм
Длина кабеля
3 м
Вес317 г

Пневматическая схема

Габаритные размеры


ARP-EPV


Кронштейн

Версия: 2021-12-21-КВА
Документ Дата обновления
Паспорт на ARP-EPV 23.12.2021
