ARG1-16R
Доступен для скачивания
краткий каталог продукции:
Цена: 386 руб.

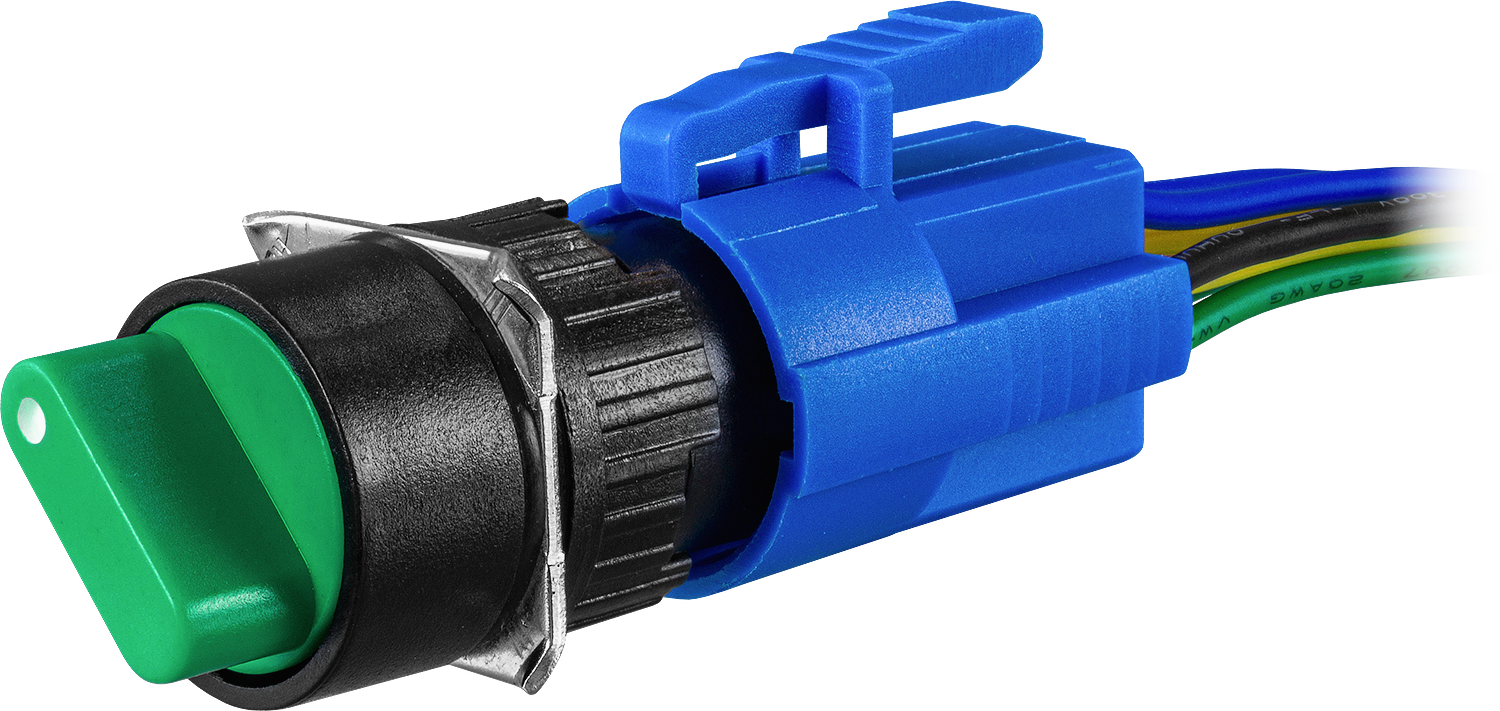

Переключатель ARG1-16R предназначен для коммутации электрических цепейОсобенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
| Параметр | Значение |
| Цвет
| Красный, зеленый, черный
|
| Количество положений | 2 или 3 |
| Контакты | 2 переключающих |
| Исполнение
| С фиксацией |
| Коммутационная способность | =5 A, 30В; ~3 А, 250 В |
| Присоединение
| Пайка или плоские изолированные разъемы НПИ-М2-0528
|
| Материал корпуса | Пластмасса |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 16 мм |
| Толщина панели | ≤ 6 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP42 |
| Габаритные размеры выступающей части | ∅18×15 мм |
| Максимальные габаритные размеры | 18×18×45 мм |
| Монтажная глубина** | 30 мм |
| Вес (без ключа) | 8 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:** Без учета ответных разъемов.
| Модификация | Количество положений | Исполнение | Контакты
| Цвет (*)
|
| ARG1-16R2P-L002-U-*
| 2 | с фиксацией | 2 переключающих
| R: Красный
G: Зеленый K: черный |
| ARG1-16R3P-L002-U-*
| 3 |
| Схема работы и подключения
|
2 положения, с фиксацией |
3 положения, с фиксацией |
| Схема расположения контактов
|
 |
| Габаритные размеры |
 |
| Схема установки
|
 |
