AR-XB2-BCW
Доступен для скачивания
краткий каталог продукции:
Цена: 706 ... 1227 руб.
Кнопка грибовидная AR-XB2-BCW предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)
- Кнопку можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня
- У кнопок с фиксацией подсветку можно подключать двумя способами:
– прямое подключение питания, кнопка подсвечена всегда, вне зависимости от включения-выключения;
– подключение питания через НЗ/НО контакты кнопки, в этом случае подсветка зажигается только при включенном/выключенном состоянии кнопки
Технические характеристики:
| Параметр
| Значение
| |
| Без фиксации | С фиксацией | |
| Цвет
| Красный, зеленый, желтый, синий, белый
| |
| Контакты
| 1НЗ, 2НЗ, 3НЗ, 4НЗ, 5НЗ, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ,
2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ | |
| Максимальное число контактов | 6 | |
| Коммутационная способность
| ~10 A, 400 В
| |
| Питание подсветки | ≅220 В, ≅24 В
| |
| Присоединение | Винтовые клеммы
| |
| Материал | Пластмасса/металл
| |
| Монтаж | В отверстие панели
| |
| Диаметр монтажного отверстия | 22 мм
| |
| Толщина панели | ≤ 5 мм
| |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели)
| |
| Диаметр кнопки | 40 мм
| |
| Габаритные размеры выступающей части | ∅40×24 мм
| |
| Максимальные габаритные размеры | ∅40×85 мм
| ∅40×98 мм |
| Монтажная глубина* | 61 мм
| 74 мм |
| Вес | 93 г
| 111 г |
*Без учета ответных разъемов.
| Монтаж в щит
|
 |
| Габаритные размеры
|

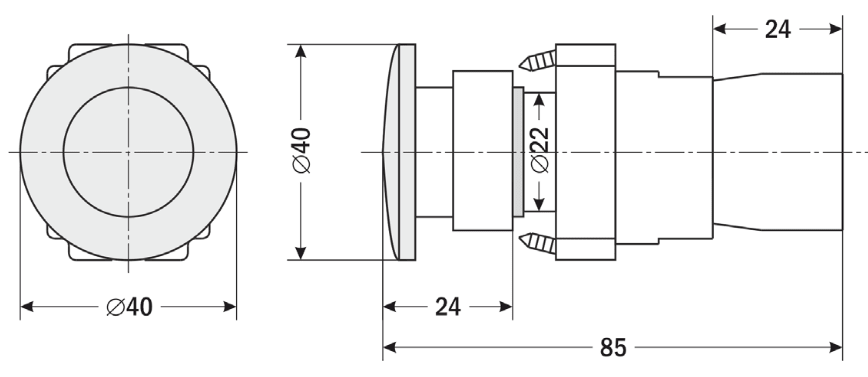

Без фиксации |

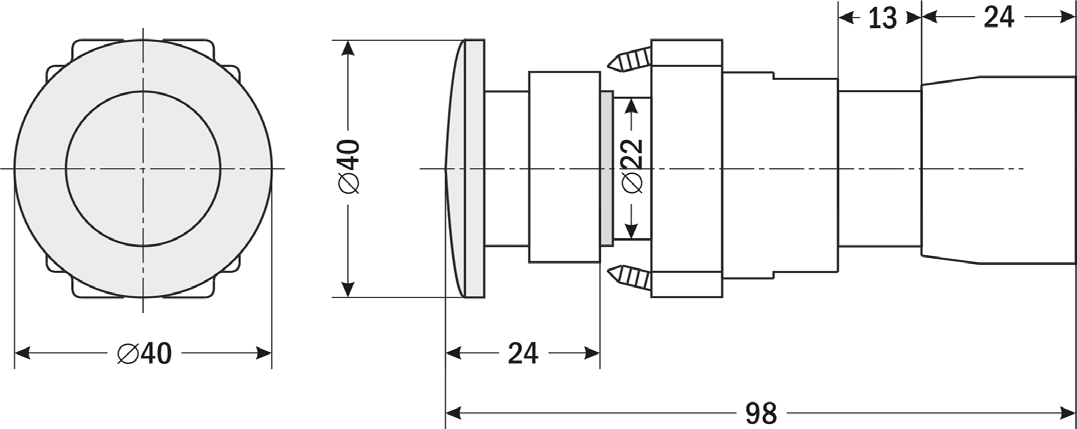

С фиксацией
|
Версия: 2024-09-10-ШАР
