AR-XB2-BAW
Доступен для скачивания
краткий каталог продукции:
Цена: 745 ... 1160 руб.
Кнопка AR-XB2-BAW предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)
- Кнопку можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня
- У кнопок с фиксацией подсветку можно подключать двумя способами:
– прямое подключение питания, кнопка подсвечена всегда, вне зависимости от включения-выключения;
– подключение питания через НЗ/НО контакты кнопки, в этом случае подсветка зажигается только при включенном/выключенном состоянии кнопки
Технические характеристики:
| Параметр | Значение | |
| Без фиксации | С фиксацией | |
| Цвет
| Красный, зеленый, желтый, синий, белый
| |
| Контакты
| 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ,
1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ | |
| Максимальное число контактов | 6 | |
| Коммутационная способность
| ~10 A, 400 В
| |
| Питание подсветки | ≅220 В, ≅24 В | |
| Присоединение | Винтовые клеммы | |
| Материал | Пластмасса/металл | |
| Монтаж | В отверстие панели | |
| Диаметр монтажного отверстия | 22 мм | |
| Толщина панели | ≤ 5 мм | |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) | |
| Диаметр кнопки | 29 мм | |
| Диаметр нажимной части | 25 мм | |
| Габаритные размеры выступающей части | ∅29×18 мм | |
| Максимальные габаритные размеры | 40×30×80 мм | 40×30×93 мм |
| Монтажная глубина* | 62 мм | 75 мм |
| Вес | 77 г | 107 г |
*Без учета ответных разъемов.

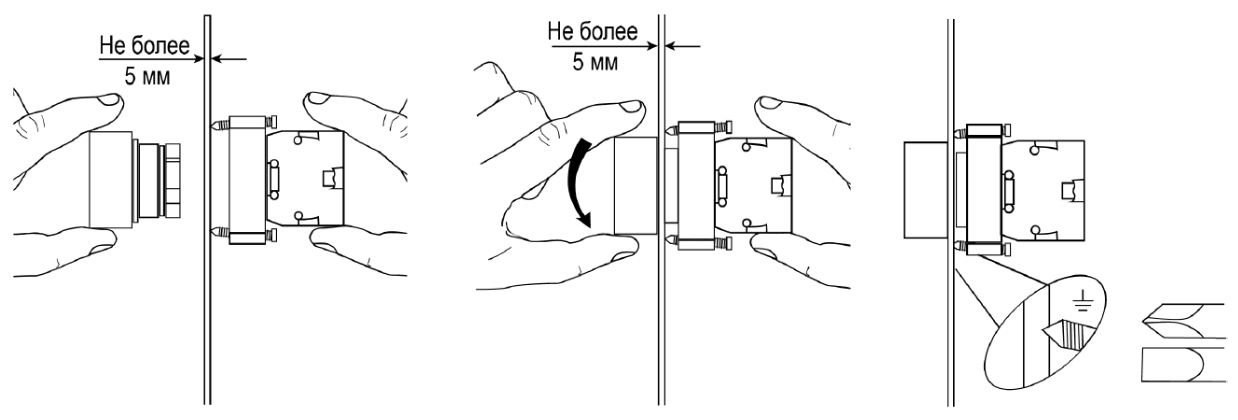

| Монтаж в щит
|
 |
| Габаритные размеры
|

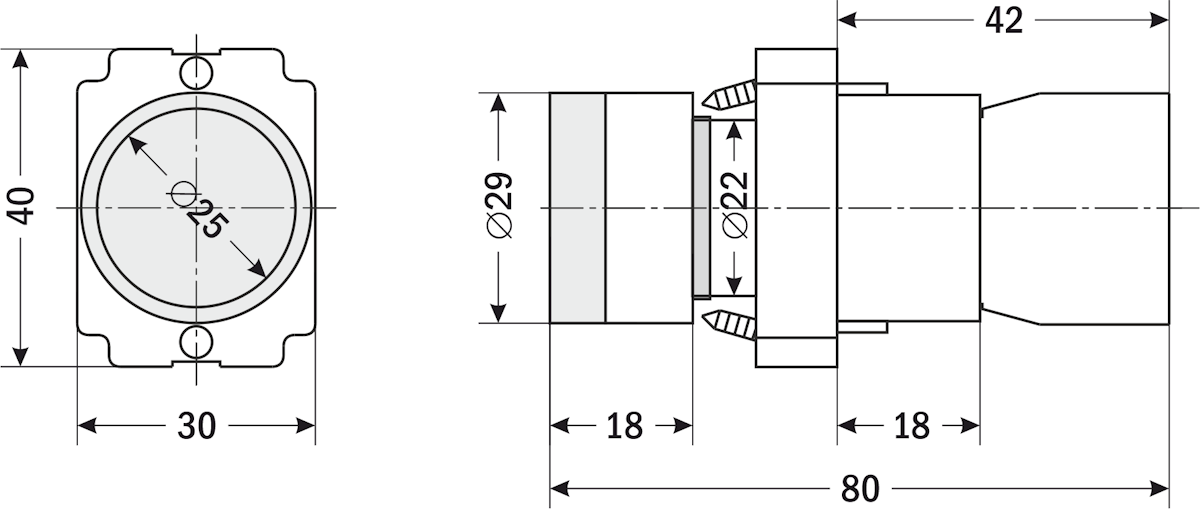

Без фиксации |

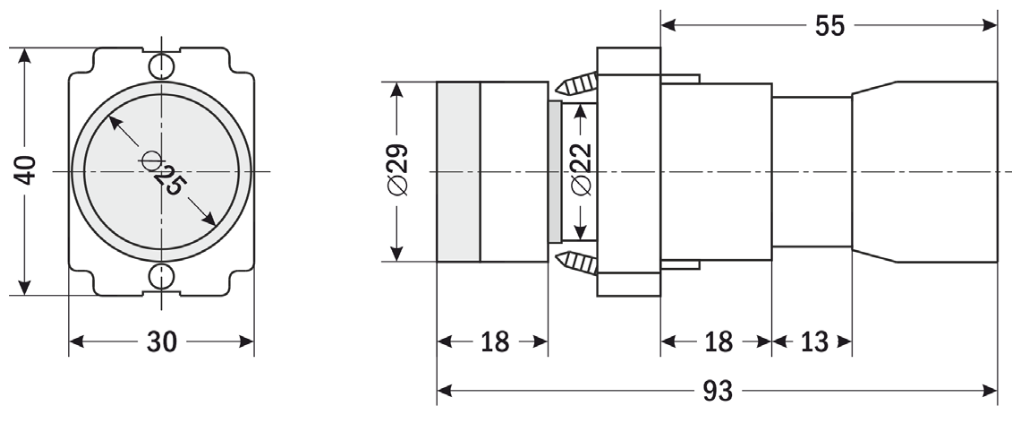

С фиксацией |
