ARG1-V-22IFB
Доступен для скачивания
краткий каталог продукции:
Цена: 655 ... 753 руб.
Антивандальная кнопка с подсветкой ARG1-V-22IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежние названия кнопки: SD16-V-22IFB
Особенности:
Версия: 2026-03-03-СДГ
Особенности:
- Диаметр нажимной части: 18 мм
- Монтаж в плоские панели толщиной до 10 мм
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б, КЗП-22БП

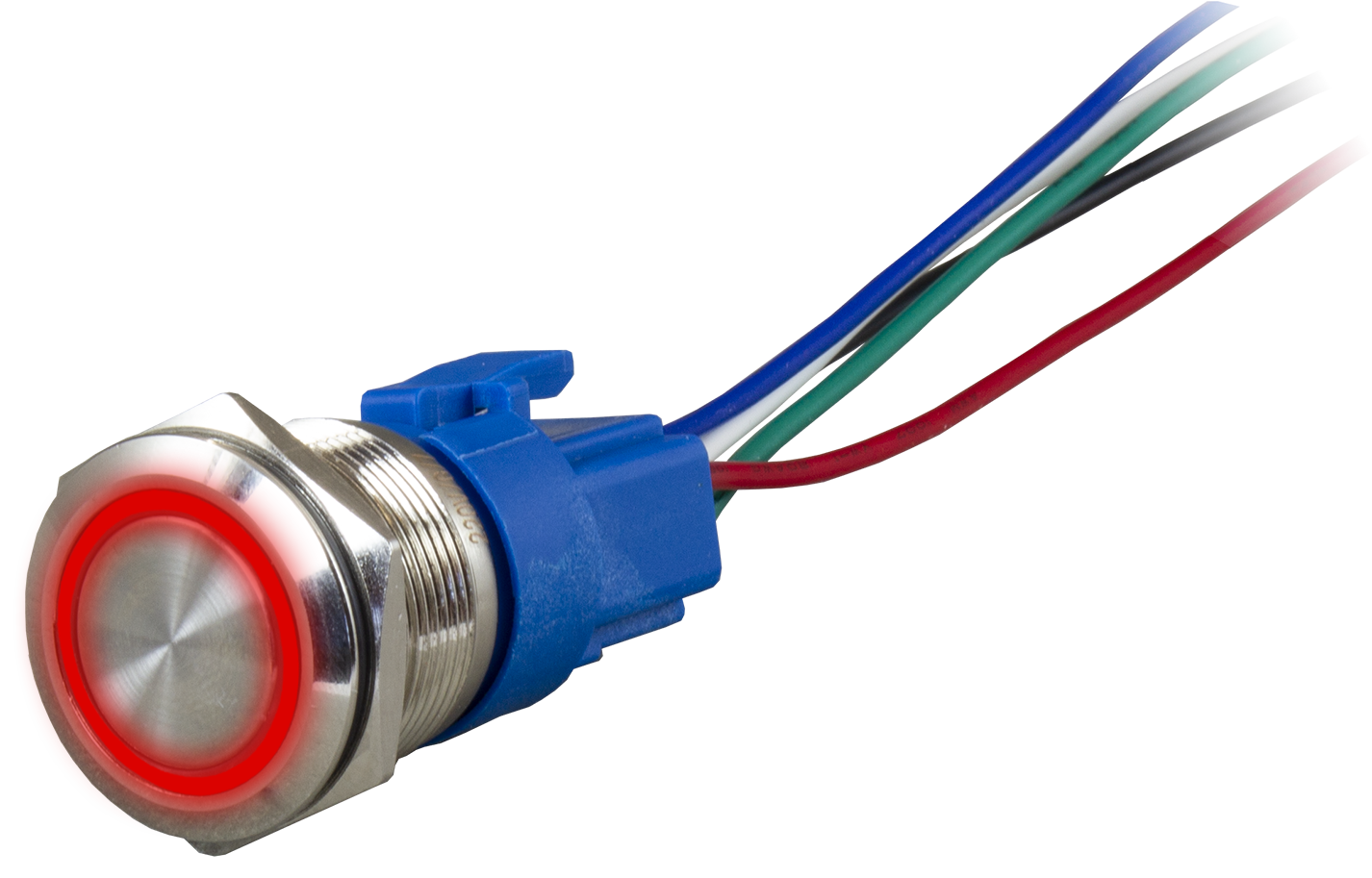

- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22Т-5/10 (не входит в комплект, необходимо заказывать отдельно)
Технические характеристики:
| Параметр | Значение |
| Контакты
|
1 переключающий
|
| Исполнение
|
С фиксацией или без фиксации
|
| Коммутационная способность
| ~3 А, 250 В; =2 А, 36 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Подсветка | Светодиодная кольцевая красная или зеленая |
| Питание подсветки |
~220 В, =24 В или =12 В
|
| Материал корпуса
|
Хромированная латунь
|
| Материал нажимной части |
Нержавеющая сталь
|
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели |
≤ 10 мм
|
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части |
∅ 25×2 мм
|
| Максимальные габаритные размеры |
28×25×36 мм
|
| Монтажная глубина** |
34 мм
|
| Вес | 21 г |
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Контакты | Цвет подсветки | Питание подсветки (*) |
| -22IFB-L001-U-SR*
-22IFB-L001-U-SG* |
с фиксацией
|
1 переключающий
|
красный
зеленый
|
220: ~220 В,
24: =24 В,
12: =12 В
|
|
-22IFB-M001-U-SR*
-22IFB-M001-U-SG* |
без фиксации
| красный
зеленый |
| Схема работы и подключения | |
С фиксацией
|
Без фиксации
|

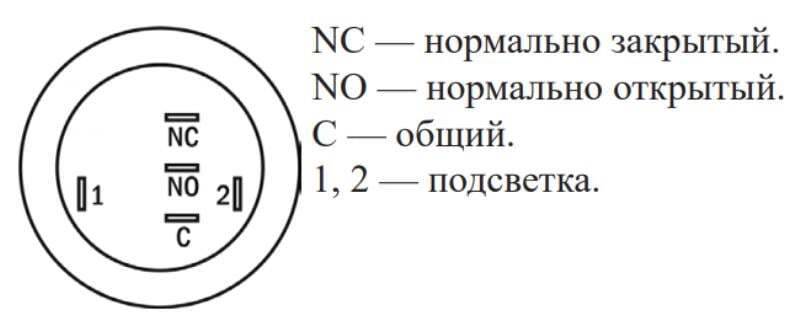

| Схема расположения контактов | |
 | |

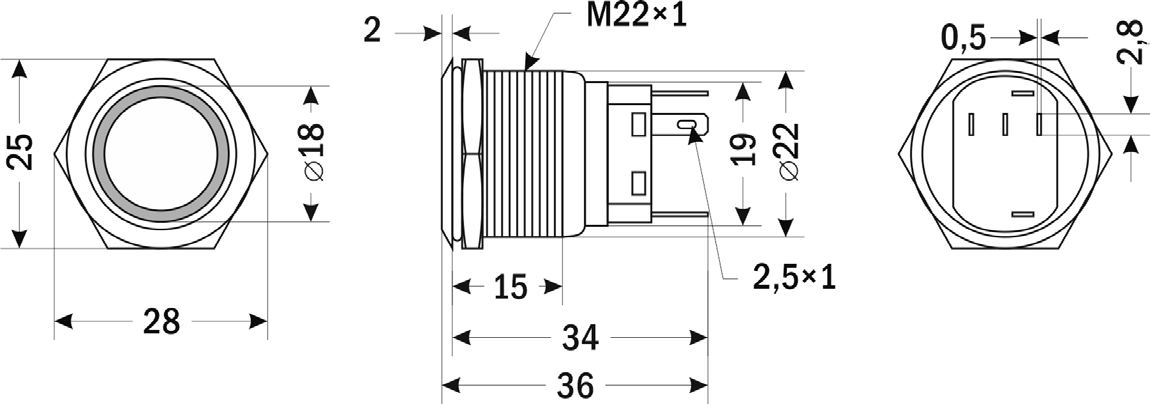

| Габаритные размеры |
 |

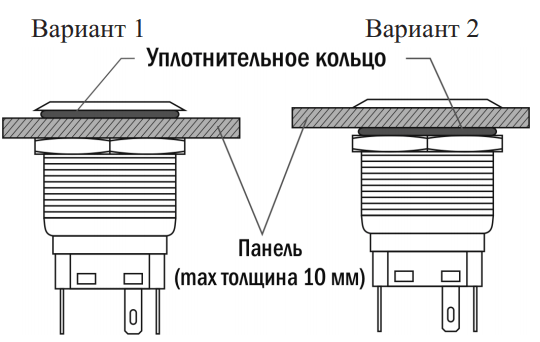

| Схема установки
|
 |
