SD16-V-25IFS

Доступен для скачивания
краткий каталог продукции:

Цена: 1661 руб.

Антивандальная металлическая кнопка SD16-V-25IFS предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий

Особенности:

Диаметр нажимной части: 20 мм
Монтаж в плоские панели толщиной до 8 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм

Технические характеристики:

Параметр	Значение
Контакты	1НО+1НЗ
Исполнение	Без фиксации
Коммутационная способность	=2 А, 36 В; ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка	Светодиодная кольцевая красная
Питание подсветки	=12 В
Материал корпуса и нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	25 мм
Толщина панели	≤ 8 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP65
Степень защиты от внешних механических воздействий*	IK06
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Габаритные размеры выступающей части	∅ 28×2 мм
Максимальные габаритные размеры	32×28×38,2 мм
Монтажная глубина**	36,2 мм
Вес	36 г

* Со стороны лицевой панели
** Без учета ответных разъемов

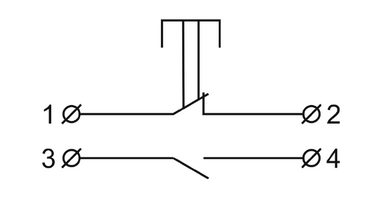

Схема работы и подключения

Схема расположения контактов
1, 2 – нормально закрытый 3, 4 – нормально открытый Без маркировки – питание подсветки

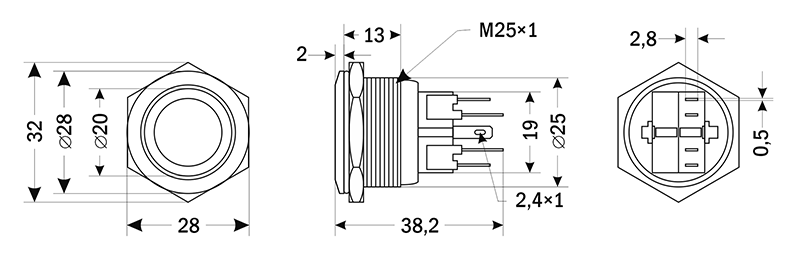

Габаритные размеры

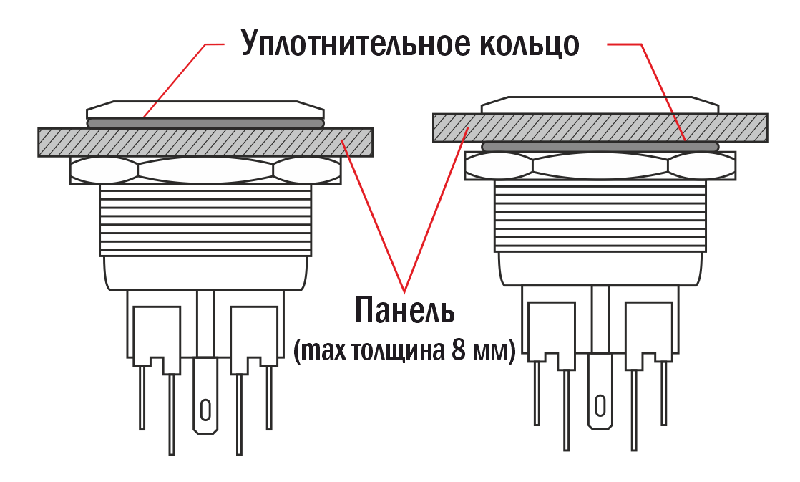

Схема установки

Версия: 2022-05-24-ЛВС
