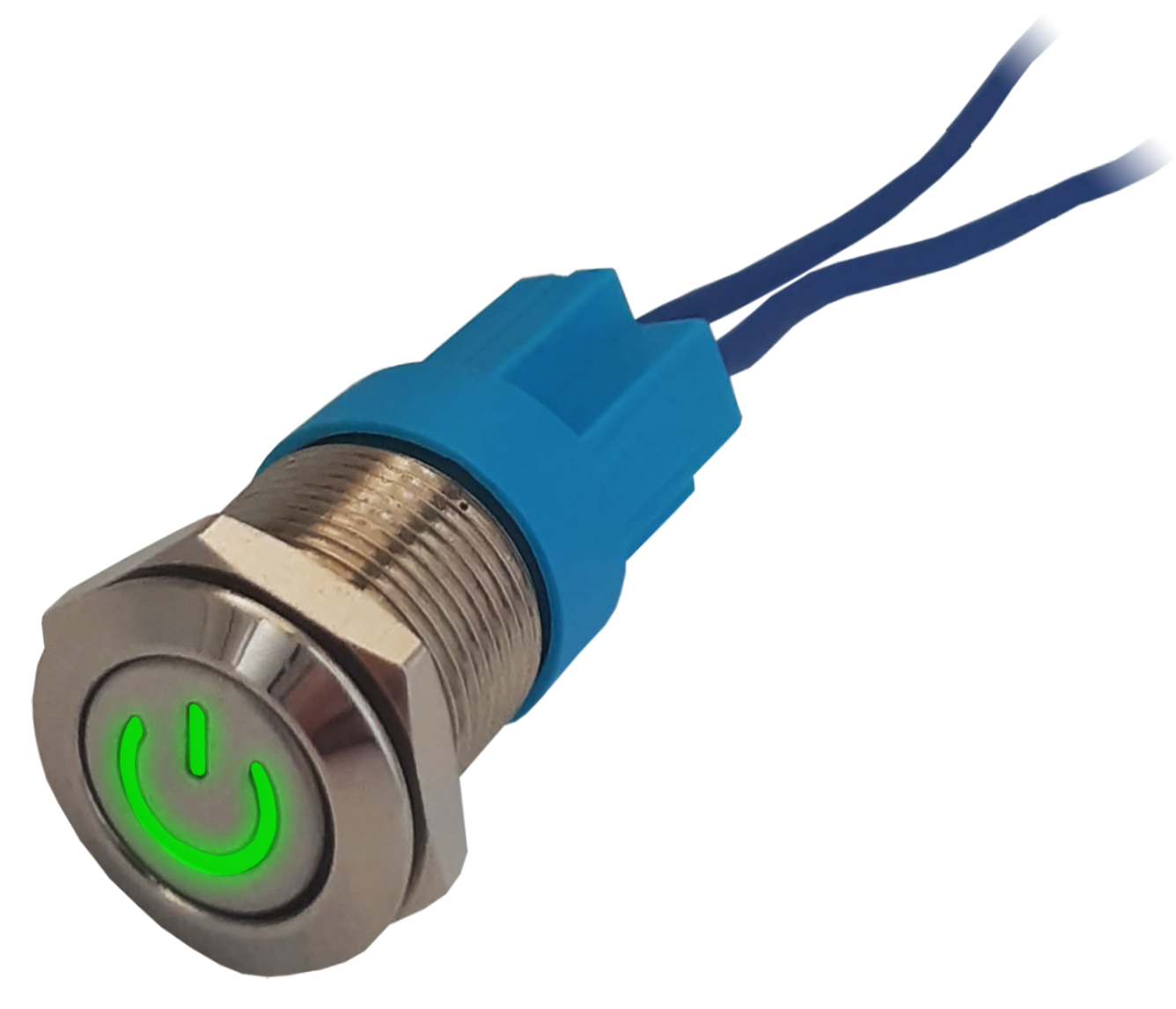

SD16-V-12ZFB

Антивандальная миниатюрная металлическая кнопка с подсветкой SD16-V-12ZFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Особенности:

• Диаметр нажимной части: 8,8 мм
• Монтаж в плоские панели толщиной до 8 мм, фиксация стопорной гайкой
• Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
• Пружинный возвратный механизм

Параметр	Значение
	Контакты	1НО
Исполнение	Без фиксации
Коммутационная способность	=2 А, 36 В; ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка	Красная или зеленая в виде символа ON/OFF
Питание подсветки	~220 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	12 мм
Толщина панели	≤ 8 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 13,8×1,5 мм
Максимальные габаритные размеры	15,8×13,8×21 мм
Монтажная глубина**	19,5 мм
Вес	6 г

** Без учета ответных разъемов.

Схема работы и подключения

Схема расположения контактов

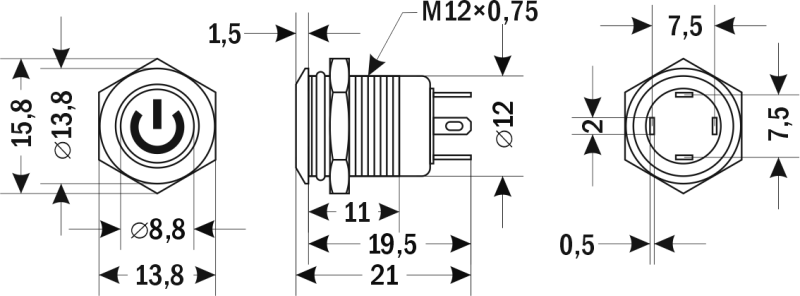

Габаритные размеры

Схема установки

Версия: 2022-02-21-КВА
