ARG1-V-16ZFB
Доступен для скачивания
краткий каталог продукции:
Цена: 452 руб.
Антивандальная кнопка с подсветкой ARG1-V-16ZFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-16ZFB
Особенности:
Прежнее название кнопки: SD16-V-16ZFB
-
Диаметр нажимной части: 13 мм (модификации с переключающим контактом) или 12 мм (модификации с НО контактом)
-
Монтаж в плоские панели толщиной до 12 мм, фиксация стопорной гайкой
-
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
-
Пружинный возвратный механизм
-
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-16Н
- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-19Т-5/7 (не входит в комплект, необходимо заказывать отдельно)
Технические характеристики:
** Без учета ответных разъемов.
| Параметр | Значение |
| Контакты
| 1НО или 1 переключающий
|
| Исполнение
| С фиксацией или без фиксации |
| Коммутационная способность
| =2 А, 36 В; ~3 А, 250 В |
| Присоединение
| Пайка или плоские изолированные разъемы 2,0×0,5 мм
|
| Подсветка | Красная или зеленая в виде символа ON/OFF |
| Питание подсветки | ~220 В
|
| Материал корпуса
| Хромированная латунь |
| Материал нажимной части
| Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия
| 16 мм
|
| Толщина панели
| ≤ 12 мм
|
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч
|
| Габаритные размеры выступающей части | ∅ 18×1,5 мм |
| Максимальные габаритные размеры | 19×22×L мм |
| Монтажная глубина** | Lm мм (см. Габаритные размеры) |
| Вес | 13 г |
Модификации:
| Модификация
| Исполнение
| Цвет подсветки
| Контакты
|
| -L100-U-SG220-ON/OFF
| с фиксацией
| зеленый
| 1НО
|
| -M100-U-SG220-ON/OFF
| без фиксации
| ||
| -M100-U-SR220-ON/OFF | красный | ||
| -L001-U-SR220-ON/OFF
| с фиксацией
| красный
| 1 переключающий
|

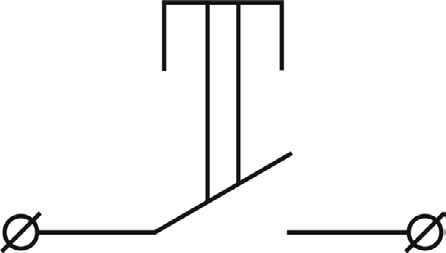

| Схема работы и подключения
|
ARG1-V-16ZFB-L с фиксацией |
ARG1-V-16ZFB-M без фиксации |
| Схема расположения контактов
|

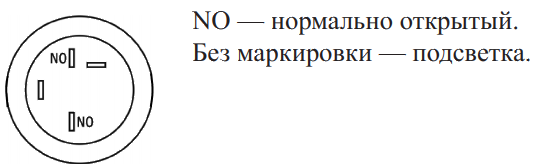

модификации с НО контактом |

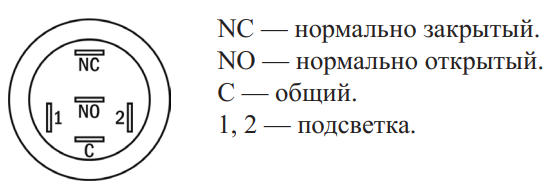

модификации с переключающим контактом |
| Габаритные размеры |

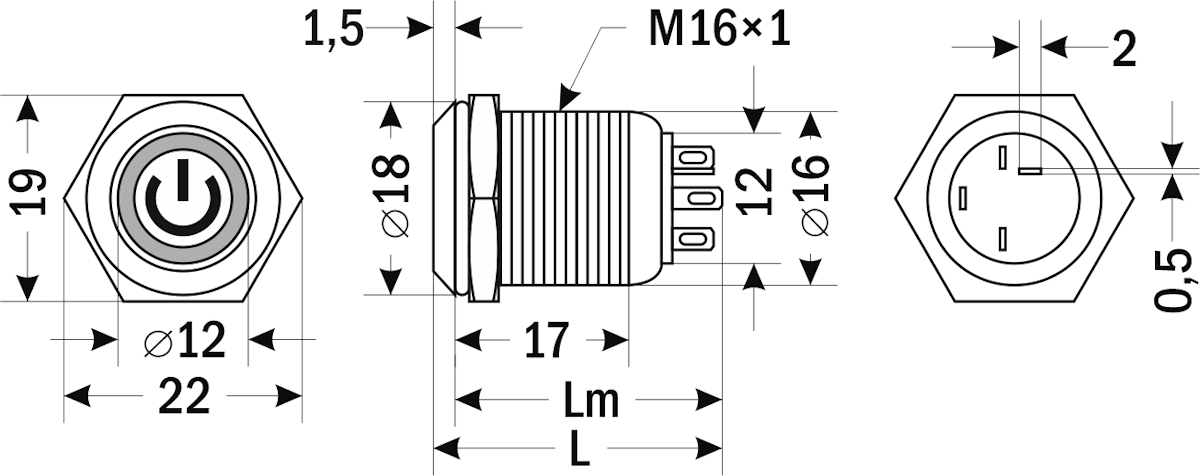

модификации с НО контактом |

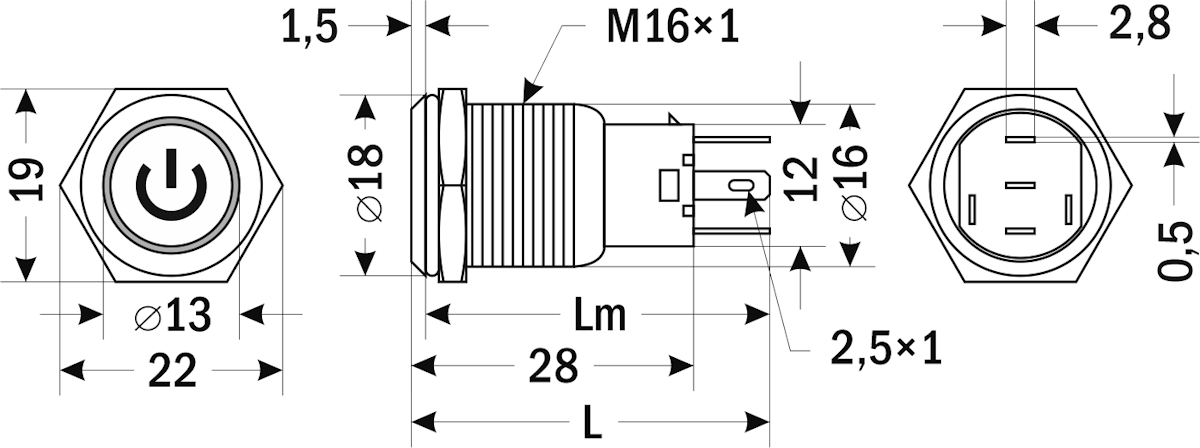

модификации с переключающим контактом |
| Модификации
| Контакты
| Размер, мм
| |
| L
| Lm
| ||
| -L100-U-SG220-ON/OFF
| 1НО
| 27
| 26
|
| -M100-U-SG220-ON/OFF
| 22
| 21
| |
| -M100-U-SR220-ON/OFF
| |||
| L001-U-SR220-ON/OFF
| 1 переключающий
| 35
| 34
|
| Схема установки
|
 |
