ARG1-V-22IFS

Антивандальная кнопка с подсветкой ARG1-V-22IFS предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Прежнее название кнопки: SD16-V-22IFS Особенности:

• Диаметр нажимной части: 18 мм
• Монтаж в плоские панели толщиной до 8 мм (для моделей с фиксацией до 12 мм), фиксация стопорной гайкой
• Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
• Пружинный возвратный механизм
• Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б, КЗП-22БП

Параметр	Значение
Контакты	1НО+1НЗ
Исполнение	С фиксацией или без фиксации
Коммутационная способность	=2 А, 36 В; ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка	Кольцевая красная или зеленая светодиодная
Питание подсветки	~220 В
Материал корпуса	Нержавеющая сталь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 12 мм (у моделей с фиксацией) ≤ 8 мм (у моделей без фиксации)
Сечение присоединяемых проводов, мм²	≤ 2,5 мм²
Степень пылевлагозащиты*	IP65
Степень защиты от внешних механических воздействий*	IK06
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 25×2 мм
Максимальные габаритные размеры	28×25×L мм
Монтажная глубина**	Lm мм (см. Габаритные размеры)
Вес	21 г

* Со стороны лицевой панели.
** Без учета ответных разъемов.

Модификация	Исполнение	Цвет подсветки	Питание подсветки
-22IFS-L110-U-SR220 -22IFS-L110-U-SG220	с фиксацией	красный зеленый	~220 В
-22IFS-M110-U-SR220 -22IFS-M110-U-SG220	без фиксации	красный зеленый

Схема работы и подключения
С фиксацией
Без фиксации

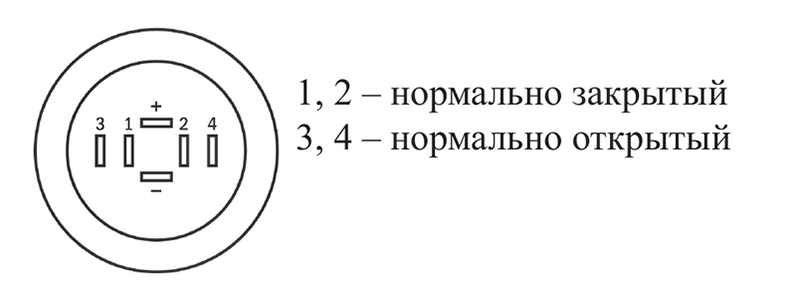

Схема расположения контактов

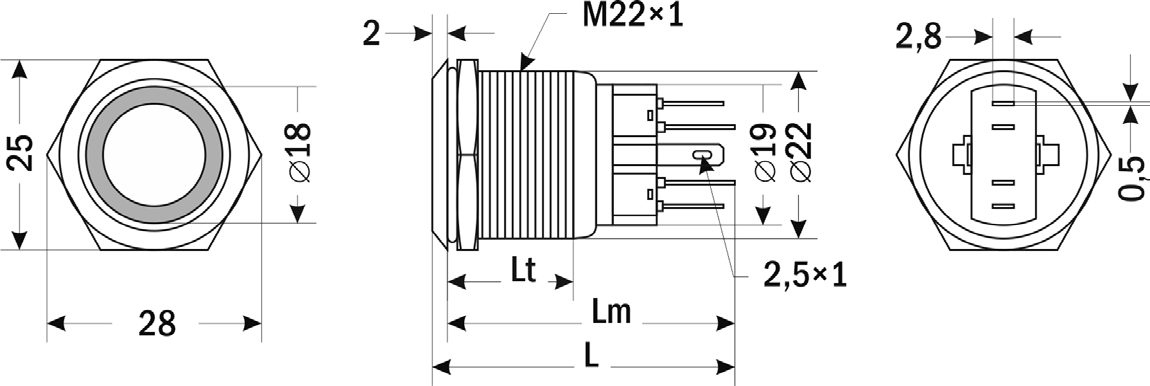

Габаритные размеры

Модификации	Исполнение	Размер, мм
		L	Lt	Lm
ARG1-V-22IFS-L	с фиксацией	44	17	42
ARG1-V-22IFS-M	без фиксации	40	11	38

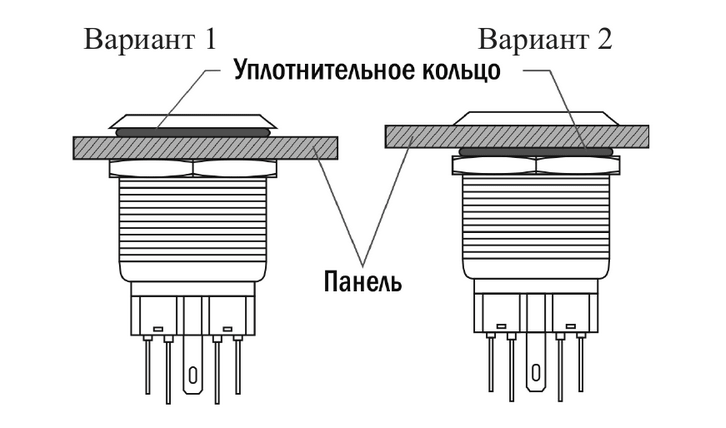

Схема установки

Версия: 2025-12-10-СДГ
