CS
Доступен для скачивания
краткий каталог продукции:
Цена: 1326 руб.
Джойстики (малые манипуляторы) CS предназначены для коммутации электрических цепей.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
- Монтаж в плоские панели толщиной до 8 мм
Технические характеристики:
| Параметр
| Значение
| |||
| CS1 | CS3 | CS2 | CS4 | |
| Количество положений
| 2+N
| 4+N
| ||
| Контакты
| 2НО
| 4НО
| ||
| Коммутационная способность | ~3 A, 600 В
| |||
| Исполнение | с самовозвратом | с фиксацией | с самовозвратом | с фиксацией |
| Присоединение | Винтовые клеммы
| |||
| Материал | Пластмасса/металл
| |||
| Монтаж | В отверстие панели
| |||
| Диаметр монтажного отверстия | 30 мм
| |||
| Толщина панели | ≤ 8 мм
| |||
| Степень пылевлагозащиты | IP56 (со стороны лицевой панели) | |||
| Габаритные размеры выступающей части | ∅41×87 мм | |||
| Максимальные габаритные размеры | 121×53×53 мм | 144×53×53 мм | ||
| Монтажная глубина* | 34 мм | 57 мм | ||
| Вес | 150 г | 196 г | ||
*Без учета ответных разъемов
| Габаритные размеры |
 |

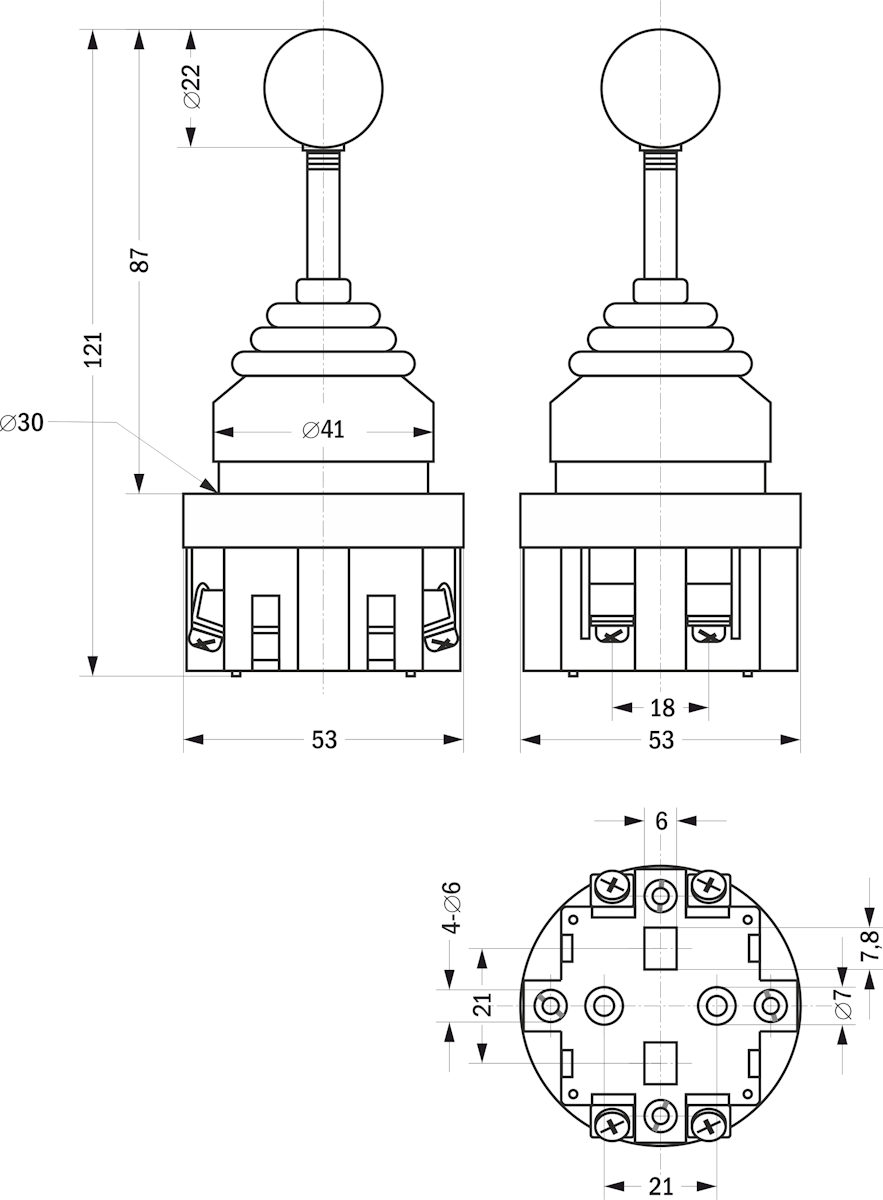

| CS1, CS3 |
 |

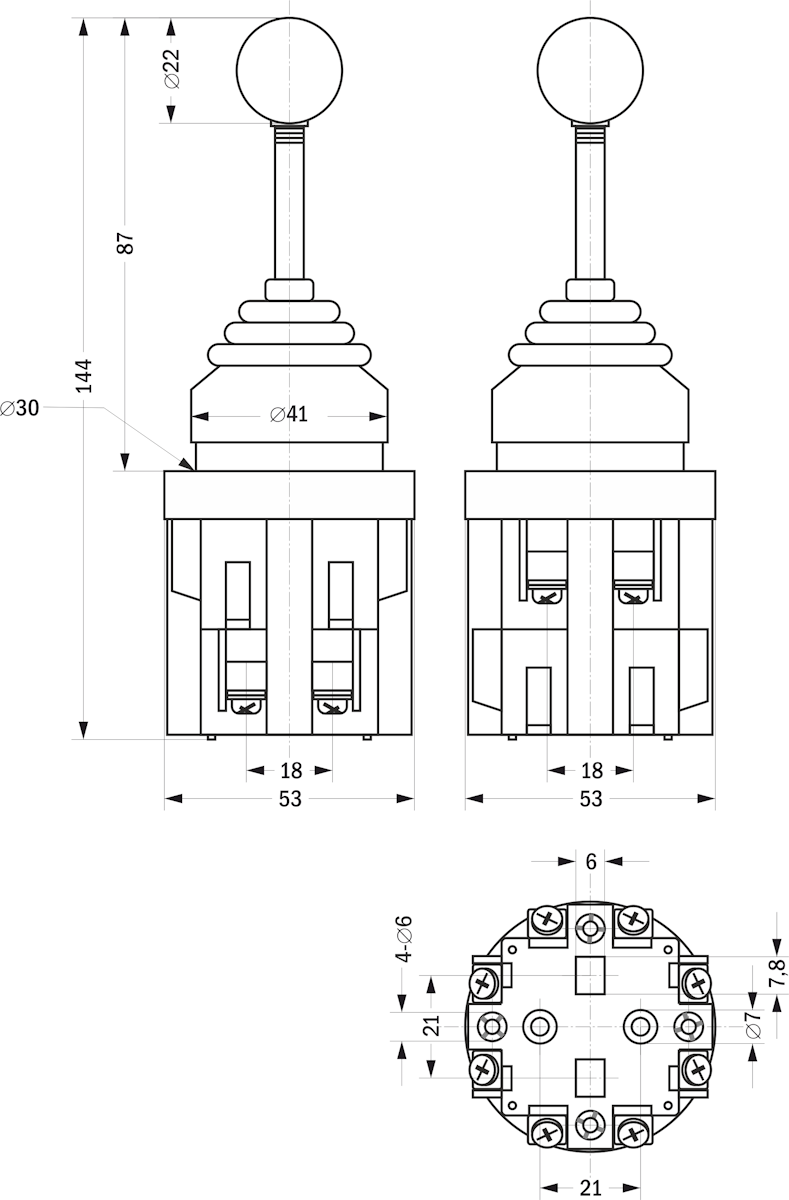

| CS2, CS4 |
Версия: 2024-12-26-СДГ
| Документ | Дата обновления |
| паспорт на CS | 27.12.2024 |
