ABX
Доступен для скачивания
краткий каталог продукции:
Цена: 3865 ... 12499 руб.
Вакуумный эжектор ABX предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности:
- Для условий работы, требующих значительного расхода вакуума и небольшого расхода воздуха
- Одноступенчатый (одно сопло)
- Низкий уровень шума
- Внутренний (типы А и В) или внешний (тип С) глушитель
- Встроенный фильтр грубой очистки на порте вакуума
- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
Области применения:
- Упаковочная промышленность
- Пищевая промышленность
- Промышленные роботы
- Погрузочно-разгрузочные работы
- Автомобильная промышленность
- Обработка листового металла
- Деревообработка

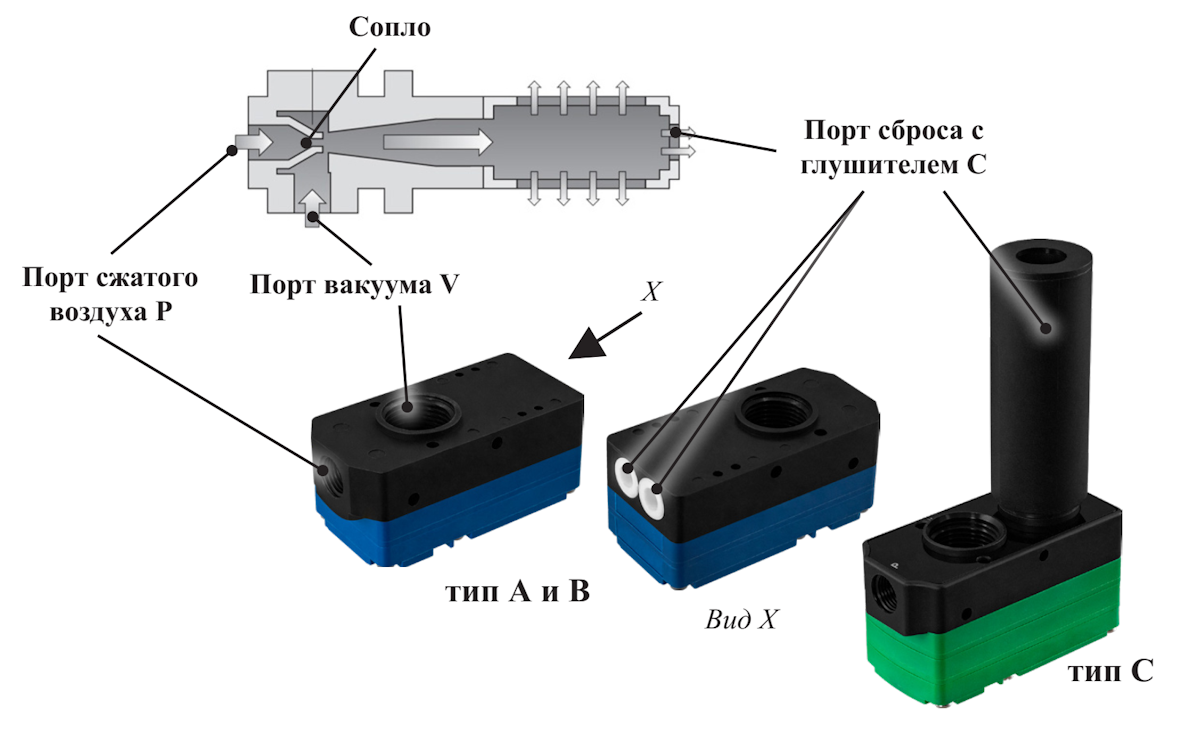

Принцип работы:
В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с внутренним или внешним глушителем
Пример использования:
Пневматическая система:
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −92 кПа |
| Максимальный вакуумный расход | 30...185 л/мин |
| Потребление воздуха | 18...137 л/мин |
| Диапазон рабочего давления | 0,45...0,6 МПа
оптимально 0,45...0,5 МПа |
| Максимальное давление | 0,7 МПа
|
| Уровень шума
| 50...69 дБА |
| Рабочая температура
| −20...+80°C |
| Присоединение | G⅛″, G⅜″ – выход вакуума;
G⅛″, штуцер под трубку ∅ 5 мм – вход сжатого воздуха |
Модификации прибора. Обозначение для заказа:
- 1 – Модификация:
– 5;
– ...
–30.
- 2 – Тип присоединения (характеристики см. в таблице):
– А;
– В;
– C.
Присоединение:
| Тип присоединения
| Выход вакуума
| Вход сжатого воздуха
| Глушитель
| Модель эжектора
|
| А
| G⅛"
| штуцер под трубку ∅5 мм
| Внутренний | ABX5, ABX10 |
| В
| G⅜"
| G⅛"
| ABX5...30
| |
| С | Внешний |
Модификации:
| Модель
| Макс. вакуумный
расход, л/мин | Расход воздуха, л/мин
| Уровень
шума, дБА | Габаритные размеры, мм
| ||
| тип A
| тип B | тип C | ||||
| ABX5
| 30...32
| 18...22
| 50...65
| 17×72,5×31
| 20,7×64×31
| 87,2×64×31
|
| ABX10 | 52...63 | 31...40 | 55...68 | |||
| ABX20
| 110...125
| 79...89
| 60...69
| −
| 28×64×31 | 94,5×64×31 |
| ABX30
| 180...185
| 128...137
| 60...69
| −
| 35×64×31 | 101,5×64×31 |
| Габаритные размеры |
| ABX5-A, ABX10-A
|
 |
| ABX5-B...ABX30-B |
 |
| ABX5-C...ABX30-C |
 |
| Модель
| Размер L, мм | Вес, г
|
| ABХ5-А
| – | 58 |
| ABХ10-А
| – | 59 |
| ABХ5-В, ABХ10-В
|
20,7 | 64 |
| ABХ5-С, ABХ10-С | 84 | |
| ABХ20-В | 28
| 77 |
| ABХ20-С | 100 | |
| ABХ30-В | 35
| 89 |
| ABХ30-С | 112 |
Версия: 2025-09-29-СДГ
