«ПАРАГРАФ P3»
Доступен для скачивания
краткий каталог продукции:
Цена: 283846 ... 569765 руб.
«ПАРАГРАФ P3» – 6-канальный матричный самописец с универсальным входом для измерения, регистрации и регулирования температуры и других физических величин, записи измеренных величин на бумажную диаграммную лентуОсобенности:
- 6 входов
- Запись на диаграммную бумагу шириной 100 мм (матричная печать)
- Звуковой сигнал при отсутствии бумаги
- Цвета печати: красный, зеленый, голубой, фиолетовый, коричневый, черный
- Время опроса всех каналов: 10 с
- Математическая обработка
- На платах с датчиком отсутствием бумаги установлены 6 дополнительных выходных реле
| Параметр
| Значение
| Точность
| ||
| на дисплее
| на бумаге
| |||
| Входные сигналы | Термосопротивления
| Pt100-1: −200…+650°С
| ±(0,15% +0,3°С)
| ±0,3% диапазона
|
| JPt100-1: −200…+630°С
| ||||
| Pt100-2, JPt100-2: −200…+200°С
| ±(0,15% +0,2°С)
| |||
| Термопары
| ТХА (K1): −200…+1370°С
| ±(0,15% +0,7°С)
| ||
| ТХА (K2): −200…+600°С
| ±(0,15% +0,4°С)
| |||
| ТХА (K3): −200…+300°С
| ±(0,15% +0,3°С)
| |||
| ТХК (L): −200…+900°С
| ±(0,15% +0,5°С)
| |||
| ТЖК (J1): −200…+1100°С
| ±(0,15% +0,5°С)
| |||
| ТЖК (J2): −200…+400°С
| ±(0,15% +0,4°С)
| |||
| ТЖК (J3): −200…+200°С
| ±(0,15% +0,3°С)
| |||
| ТХКн (E1): −200…+800°С
| ±(0,15% +0,5°С)
| |||
| ТХКн (E2): −200…+300°С
| ±(0,15% +0,4°С)
| |||
| ТХКн (E3): −200…+150°С
| ±(0,15% +0,3°С)
| |||
| ТМКн (T1): −200…+400°С
| ±(0,15% +0,5°С)
| |||
| ТМКн (T2): −200…+200°С
| ±(0,15% +0,4°С)
| |||
| ТНН (N): 0…+1300°С
| ±(0,15% +0,7°С)
| |||
| ТПП (S, R1): 0…+1760°С
| ±(0,15% +1°С)
| |||
| ТПП (R2): 0…+1200°С
| ±(0,15% +0,8°С)
| |||
| ТПР (B): 0…+1820°С
| ±(0,15% +1°С)
| |||
| C: 0…+2320°С
| ±(0,15% +1°С)
| |||
| Au-Fe: 1...2320 К
| ±(0,15% +1 K)
| |||
| U: −200…+400°С
| ±(0,15% +0,5°С)
| |||
| PR40-20: 0…+1880°С
| ±(0,15% +1°С)
| |||
| PL II: 0…+1390°С
| ±(0,15% +0,7°С)
| |||
| Аналоговые
| Ток I: 4…20 мА
Напряжение U: −10…10 мВ, 0…20 мВ, 0…50 мВ, −200…200 мВ, 0…5 В, −10…10 В | ±(0,2% +3 е.м.р.)
| ||
| −1…1 В
| ±(0,1% +3 е.м.р.)
| |||
| Выходные сигналы
| 6 выходных реле, 3 цифровых входа или 3 цифровых входа+6 выходных реле
| |||
| Тип реле
| Реле (НО-контакт) ~3 А, 250 В; =3 А, 30 В; =0,5 А, 125 В
| |||
| Интерфейс | RS-232 (опционально RS-485) | |||
| Потребляемая мощность
| 25 ВА
| |||
| Питание
| ~100…240 В, 50…60 Гц
| |||
| Условия
эксплуатации | Температура
| 0…+50°С
| ||
| Влажность
| 20…80%RH
| |||
| Габаритные размеры
Размеры врезного отверстия | 145×150×175 мм
138×138 мм | |||

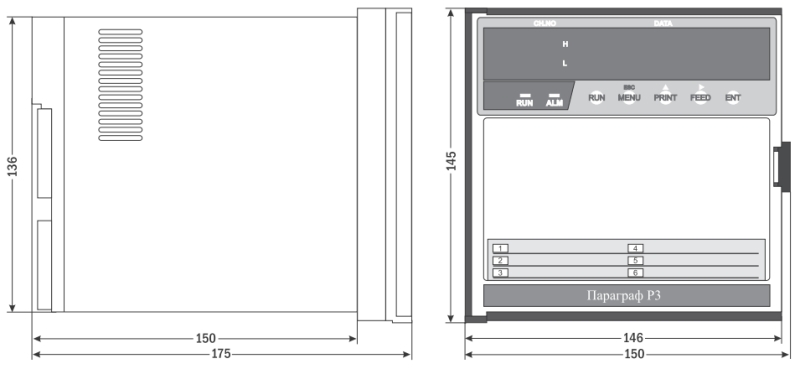

| Габаритные размеры |
 |
Версия: 2021-10-06-КВА
| Документ | Дата обновления |
| Paragraph_A3_2012-08-31 | 11.10.2022 |
| Паспорт для прибора «Параграф-P3» | 11.10.2022 |
| Сертификат RU.C.34.001.A №47826 | 20.01.2013 |
| Сертификат соответствия Параграф | 11.10.2022 |
